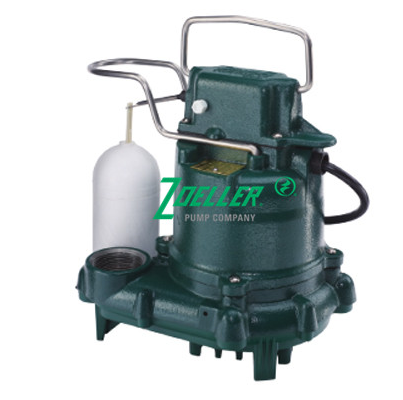

污水提升器的散热优化需围绕 “减少热量产生、强化热量导出、避免热量积聚” 三大核心,结合设备结构、安装环境、运行工况综合设计,具体措施如下:
一、源头控温:减少内部热量生成
优化电机与驱动系统
选用节能电机(如 IE3 及以上能效等级):相比普通电机,其运行损耗(铁损、铜损)降低 15%-30%,减少热量源头产生;优先选择永磁同步电机,散热性能更优且温升更低。
采用变频驱动技术:根据污水流量自动调节电机转速(如低水位时降速运行),避免电机长期满负荷工作导致过热;部分变频控制器自带过热保护,可进一步降低高温风险。
改进机械结构摩擦损耗
升级轴承与密封件:采用低摩擦系数的精密轴承(如深沟球轴承)和耐磨机械密封,减少转动部件摩擦产生的热量;避免因密封件老化导致污水渗漏,防止污水与高温部件接触后蒸发吸热不足(反而增加散热负担)。
优化叶轮设计:采用水力效率更高的叶轮(如双流道叶轮),减少流体在内蒙古污水提升器泵内的涡流损耗,降低因水力冲击产生的额外热量。
二、结构优化:强化热量导出路径
优化壳体与散热部件设计
壳体材质与结构:采用金属材质壳体(如铝合金、铸铁):相比塑料壳体,金属导热系数更高(铝合金导热系数约 200W/(m・K),塑料仅 0.2-0.5W/(m・K)),可快速将内部热量传导至外部;
壳体外表面增加散热筋 / 散热片:通过扩大散热面积(通常可增加 30%-50% 散热面积),加速空气对流散热,尤其适用于密闭式提升器。
内部散热通道:在电机与壳体之间预留通风间隙,或设计 “U 型”“螺旋型” 散热风道,引导空气流经电机表面,带走热量;避免电机与泵体、控制器等部件紧密贴合,防止热量叠加。
分离式布局减少热干扰
电机与控制盒分离安装:将发热量大的变频控制器、继电器等电气元件,与电机、泵体分开布置(如控制盒外置或独立封装),避免电气元件热量传导至电机,同时降低电机高温对电气元件寿命的影响。
高温部件隔离:若提升器内置切割刀等易发热部件,需通过隔热板(如陶瓷隔热片)与电机、控制区隔离,防止局部高温积聚。
三、主动散热:增强外部热量交换
自然散热强化
合理安装位置:避免将提升器置于密闭空间(如狭小柜子)、阳光直射处或热源附近(如热水器、暖气);优先安装在通风良好的设备间,确保壳体周围有至少 10-15cm 的散热空间,便于空气流通。
散热导向设计:在提升器顶部或侧面开设通风孔(需加装防尘防虫网,防止杂物进入),利用 “热空气上升” 原理形成自然对流;部分型号可在通风孔处加装导流板,引导外部冷空气流经高温部件。
强制散热补充
加装散热风扇:针对大功率提升器(如功率>1.5kW)或易过热工况(如连续运行、高浓度污水),在内蒙古污水提升器电机外壳或控制盒内加装小型轴流风扇(选择防水等级 IP54 及以上,避免污水渗漏损坏),通过强制空气流动加速散热;风扇可联动电机启停,或设置温度传感器(如当温度>60℃时自动启动)。
液体辅助散热:对于超大功率或特殊场景(如地下深井安装),可采用水冷套设计 —— 在电机外壳包裹循环水套,通过外部水泵驱动冷却液循环,将热量导出至设备外的散热排(需确保冷却液回路密封,避免与污水混合)。
四、运行与维护:避免散热失效
运行参数管控
避免过载运行:根据提升器额定流量、扬程匹配实际工况,禁止长期超流量运行(如管道堵塞导致电机过载);可通过加装压力传感器或流量控制器,当负载超标时自动停机保护,减少热量过度产生。
间歇运行优化:对于非连续排水场景(如家庭污水),设置 “自动启停” 模式(通过液位传感器控制),避免电机长时间空转或低负载运行,减少无效热量生成。
定期维护保障
清洁散热部件:每 3-6 个月清理一次壳体散热筋、通风孔和风扇(若有)上的灰尘、油污或污水残留,防止堵塞影响散热;清理时需断电,并用干布或压缩空气(低压)吹扫,避免用水直接冲洗电气部件。
检查散热结构:定期检查风扇是否正常运转、通风孔是否通畅、隔热部件是否老化破损;若发现内蒙古污水提升器电机外壳温度异常升高(如运行时手触壳体感觉烫手,或超过说明书标注的允许温度,通常为 70-80℃),需及时停机排查故障(如轴承磨损、电机匝间短路),避免因故障导致散热失效。
五、特殊场景适配
潮湿 / 腐蚀性环境:选用防水散热部件(如防水风扇、不锈钢散热筋),并在壳体表面喷涂防腐涂层,防止腐蚀影响导热性能;通风孔需加装防水透气膜,既允许空气流通,又能阻挡水汽进入。
低温环境兼顾:在寒冷地区,需避免散热过度导致设备冻裂 —— 可在散热风扇处设置温控开关,当环境温度<5℃时自动关闭风扇,或在壳体内加装小型加热片(温度<0℃时启动),平衡散热与防冻需求。
